Illuminance EYE 簡易照明計算ソフト

特長

Illuminance EYE 簡易照明計算ソフト

その1

照明計画が簡単になる!
照度分布図を手軽にそしてスピーディに作成。

その2

豊富な配光データベース!
約2万種類の配光データをご用意。

その3

照明器具姿図の自動挿入!
照明器具選択時に姿図写真を表示。

その4

不規則配置に対応!
「屋内」、「看板」不規則配置機能の追加。

その5 New!

サイン照明を一発検索!
サイン照明カンタン検索ソフト[thesaurus(シソーラス)]追加。


機能紹介

照度計算機能

屋内

体育館や事務所など屋内における反射率を考慮した照度計算を行います。

看板

看板照明用の照度計算を行います。

道路

道路など屋外における照度計算を行います。

グラウンド

グラウンドなど照明柱に多灯設置する場合の照度計算を行います。

公園・駐車場

公園や駐車場など屋外における照度計算を行います。

単灯分布

灯具の高さによる単灯での照度計算を行います。

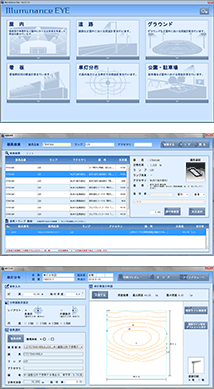

設計条件入力画面(屋内照度計算時)
設計条件入力画面(単灯分布図作成時)

カラー分布図の作成

照度分布図は標準的な分布図の他、ボタン一つ押すだけでカラー分布図も作成が可能です。

出力照度分布図画面(標準)
出力照度分布図画面(カラー)

姿図の挿入

岩崎電気商品カタログに掲載されている姿図写真が照明器具の選択時に表示、また、作成した図面にも自動添付されます。

姿図表示(照明器具選択時)
姿図添付(作成図面)

約20000種類の豊富な配光データベース

器具検索画面

当社器具 - ランプの組合せ配光を約20000種類用意しておりますので、それぞれの環境に適した照明器具を選択することができます。

また、保守率は「照明設計の保守率と保守計画第3版 - LED対応増補版 -」(照明学会・技術指針JIEG-001(2013))と 「LED照明器具性能に関する表示についてのガイドライン」(日本照明器具工業会・ガイド134(2010))に対応しております。

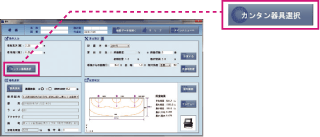

看板用照明器具をカンタン検索

新機能プラグイン、シソーラスにより、お持ちのサインボードの条件を入力して検索すれば、お客さまご自身でぴったりの看板照明が探し出せます。

動作環境

推奨OS※1 Windows Vista, Windows 7, Windows 8
対応CPU Pentium以上
.NET FRAMEWORK 3.51以上
ハードディスク 200MB以上
ディスプレイ 1280×768ピクセル以上
マウス Microsoft Windowsに対応した機器
プリンタ Microsoft Windowsに対応した機器
Acrobat(PDF)バージョン※2 Adobe Reader (Acrobat) 7.0以降
  • ※1:Macintoshではご利用いただけません。
  • ※2:Adobe Reader (Acrobat)のソフトがインストールされていなくても動作はしますが、保存したデータを再度見ることは出来ません。保存したデータを見るためにもインストールすることをお奨めします。

ダウンロード

最新バージョン「5.2.2」

最新の配光データが収録されています。以前のバージョンをお使いの方は最新版への更新をお願いいたします。
※すでにお使いの方も改めてユーザー登録が必要です。

最終更新日:2016年6月21日

更新履歴

「5.2.2」(2016年6月21日)

機能の追加
  • 不規則配置画面での配光追加
配光データの追加(アップデータ)
  • 施設・屋外照明2016-2017(2016年4月刊行)の商品群(一部商品を除く)
不具合の修正

「5.1.3」(2016年3月28日)

機能の追加
  • プラグイン(サイン照明カンタン器具検索ソフト[thesaurus(シソーラス)])
    提案書作成機能
配光データの追加(アップデータ)
  • 簡単に選べるLED工場照明[2016.3 改訂版](2016年3月刊行)の商品群(一部商品を除く)
  • LEDスポーツ施設照明(2016年3月刊行)の商品群(一部商品を除く)

「5.1.2」(2015年11月17日)

機能の追加
  • プラグイン(サイン照明カンタン器具検索ソフト[thesaurus(シソーラス)])
    経済比較機能
配光データの追加(アップデータ)
  • 施設・屋外照明 総合カタログ2015-2016(2015年10月刊行)の商品群(一部商品を除く)

「5.1.1」(2015年8月27日)

機能の追加
  • 「グラウンド」、「公園・駐車場」照度計算機能
  • DXF保存機能
  • プラグイン対応(サイン照明カンタン器具検索ソフト[thesaurus(シソーラス)])
配光データの追加(アップデータ)
  • 簡単に選べるLED工場照明(2015年7月刊行)の商品群(一部商品を除く)
  • サイン広告照明2015(2015年8月刊行)の商品群(一部商品を除く)
不具合の修正

「4.1.2」(2015年7月6日)

配光データの追加(アップデータ)
  • LED照明 LEDioc(レディオック)カタログVer.6(2015年5月刊行)の商品群(一部商品を除く)

「4.1.1」(2015年1月5日)

配光データの追加
  • 施設・屋外照明2014-2015(2014年10月刊行)の商品群(一部商品を除く)
不具合の修正

「4.1.0」(2014年7月17日)

追加機能の更新
  • 「屋内」、「看板」不規則配置機能
新デザインへの変更
配光データの追加
  • 施設・屋外照明2013-2014(2013年10月刊行)の商品群(一部商品を除く)
  • LED照明 LEDioc(レディオック)カタログVer.5(2014年5月刊行)の商品群(一部商品を除く)

「3.0.2」(2013年8月21日)

操作画面の一部変更
配光データの追加
  • 施設・屋外照明 2012-2013(2012年9月刊行)の商品群(一部商品を除く)
  • LED照明器具 LEDioc(レディオック)カタログVer.4(2013年6月刊行)の商品群(一部商品を除く)

「1.1.6」(2012年8月7日)

配光データの追加
  • LED照明器具 LEDioc(レディオック)カタログVer.3(2012年8月刊行)の商品群(一部商品を除く)
  • LED投光器 新形 LEDioc FLOOD NEO(昼白色タイプ)

「1.1.5」一部機能削除(2012年1月26日)

配光データの追加
  • 施設・屋外照明(追補版) 2011-2012(2011年7月刊行)の商品群(一部商品を除く)
  • LED照明器具 LEDioc(レディオック)カタログVol.2(2011年12月刊行)の商品群(一部商品を除く)

「1.1.5」(2012年1月23日)

照度分布図 プレビュー&レイアウト設定画面で「アクセサリ表示」の有無を追加

※WindowsXP + Internet Explorer7の組み合わせにおいて不具合が発生する可能性があるため機能を削除しました。

「1.1.4」(2011年7月27日)

配光データの追加
  • 施設・屋外照明(追補版) 2011-2012(2011年7月刊行)の商品群(一部商品を除く)
  • LED照明器具 LEDioc(レディオック)カタログ(2011年6月刊行)の商品群(一部商品を除く)
LED保守率の変更

「1.1.3」(2011年3月29日)

配光データの追加
  • 施設・屋外照明 2010-2012(2010年9月刊行)の商品群(一部商品を除く)
  • サイン広告照明カタログ(2011年3月刊行)の商品群(一部商品を除く)

「1.1.0」(2009年8月24日)

配光データの追加
DXF出力に対応(単灯照度分布図のみ)
照度分布図の照度値文字ポイント変更への対応

「1.0.2」(2008年9月4日)

配光データの追加
不具合の修正

「1.0.0」(2008年5月7日)

公開
