技術資料

LEDioc AREA CELENE™

製造本部 照明機器部 第一開発課

キーワード

LEDioc AREA CELENE™,LED,街路灯,環境,省エネ,長寿命

1.はじめに

周囲への環境負荷軽減が求められている昨今の市場要求を背景に,水銀フリーであり,漏れ光が少ないLEDを光源として採用した器具として,従来のジャンボLEDより光束が多い,電機メーカーと共同開発した5Wタイプのレンズ形白色系LEDを用い,光束をアップさせながらも「省エネ」「長寿命」などの特長を生かしたLED街路灯「LEDioc AREA CELENE™」を開発した。

2.商品概要

商品構成を表1に示す。

電源は100V/200V共用であり,広角レンズ形LEDを4個用い,配光パターンを3種類設定した。アームは水平アームの1灯用,2灯用および,従来のデザインアームを用いることによって,12品種をラインナップした。仕様を表1に示す。

表1 商品構成及び仕様一覧
セット形式 本体形式 アーム形式 使用光源 配光パターン 姿図 価格 塗装色
E6013SA1/2 E6013SA1/2-0 HA1091
(水平1灯用)
レンズ付き
5W形LED4個
全方向 199,500 ガンメタリック
E6014SA1/2 E6014SA1/2-0 横方向
E6015SA1/2 E6015SA1/2-0 前方向
E6016SA1/2 E6013SA1/2-0×2 HA2091
(水平2灯用)
レンズ付き
5W形LED8個
全方向 399,000
E6017SA1/2 E6014SA1/2-0×2 横方向
E6018SA1/2 E6015SA1/2-0×2 前方向
E6019SA1/2 E6013SA1/2-0 HA1088
(デザイン1灯用)
レンズ付き
5W形LED4個
全方向 229,000
E6020SA1/2 E6014SA1/2-0 横方向
E6021SA1/2 E6015SA1/2-0 前方向
E6022SA1/2 E6013SA1/2-0×2 HA2088
(デザイン2灯用)
レンズ付き
5W形LED8個
全方向 443,000
E6023SA1/2 E6014SA1/2-0×2 横方向
E6024SA1/2 E6015SA1/2-0×2 前方向
ポール挿入寸法
HA1088,HA2088 ø60.5×130mm
HA1091,HA2091 ø76.3×110mm

また,水平アームタイプとデザインアームタイプの器具外観を図1に,水平アーム1灯用,2灯用の外形・寸法を図2にそれぞれ示す。

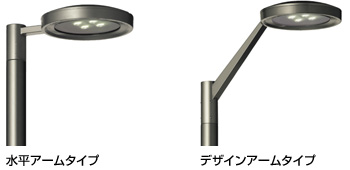

図1 器具外観

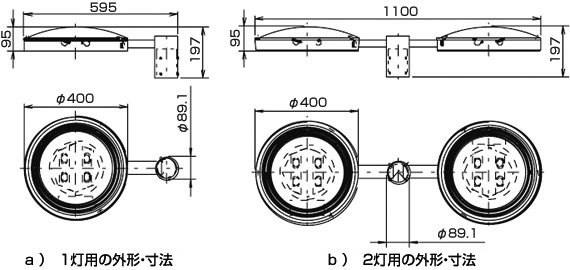

図2 水平アーム1灯用,2灯用の外形・寸法
