スポーツ施設照明 プール

東京辰巳国際水泳場東京都江東区

日本の競泳界を支えてきたスイマーの聖地を安全に、そして快適に照らすLEDの光

Myリストに追加
  • LED
  •

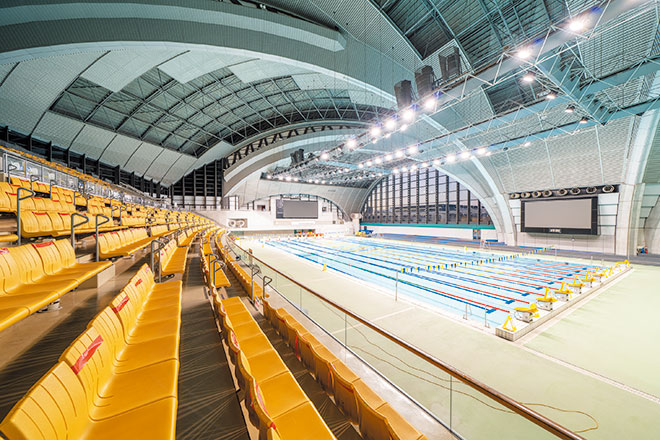

  • メインプールが配置されている1階アリーナ全景。広々とした空間を照らす「レディオック フラッド デュエル 800Wタイプ プール仕様」は安全性にも十分配慮し、落下防止ワイヤ付としている。

  • メインプールは、50m×25m 10レーン(公認8レーン)の国際基準プールで最大5,000席の観覧席を備えている。

  • 運河の水面をのぞむことができる開放的な空間を「レディオック フラッド デュエル 800Wタイプ プール仕様」の爽やかな光で照らし、高品質な照明環境としている。

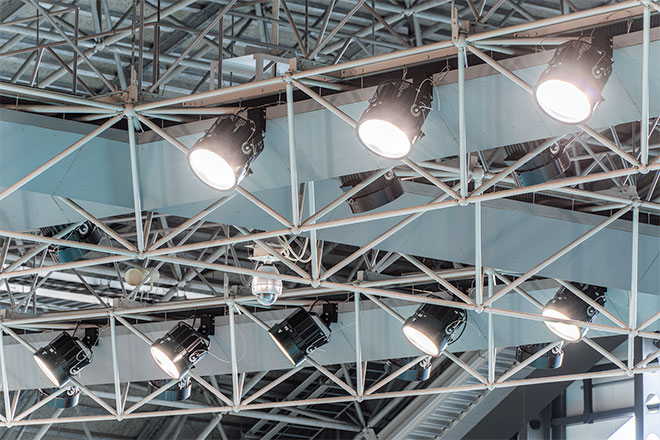

  • キャットウォーク上に設置されている高出力LED投光器「レディオック フラッド デュエル 800Wタイプ プール仕様」点灯状況。

  • 水面に羽ばたく水鳥をイメージした屋根が印象的で、潤いのある景観を演出している東京辰巳国際水泳場外観夜景。

施設概要

施主
東京都
設計
(株)環境デザイン研究所・(株)テクノ工営
施工
(株)菊池電気・(株)進誠
設計照度
1500ℓx

竣工

2020年2月

この事例の所在地を地図で見る

辰巳の森海浜公園や辰巳の森緑道公園などが隣接し、緑豊かなエリアの一角に位置する東京辰巳国際水泳場は、東京都における水泳の中心的施設として、都民の健康づくりや競技スポーツの発展に寄与することを目的として、1993年に開館しました。メインプール、サブプール、ダイビングプールを併せ持ち、5,000人の観覧席(仮設席含む)を備える国内最大級の公認水泳施設です。

2019年3月に行われた照明設備改修工事では、既設照明のLED化を実施し、メインプールを照らす光として、特別仕様の「レディオック フラッド デュエル 800Wタイプ プール仕様」をご採用いただき、国際水泳連盟の基準照度、水面上1mの高さにおいて1500ℓx以上を満たす照明設計を行いました。

配置が既設と同じキャットウォーク上と限られた条件の中で高い基準をクリアするために器具の照射角度の検討を重ね、中角・広角・超広角配光を組合せて、省エネを推進しつつ良好な光環境の創出を図りました。

主な納入器具
