空気循環式紫外線清浄機 エアーリア シーリング
光の力でカビや菌を除去
直接、紫外線を照射するのではなく、室内の空気をファンで循環させながら除菌する方法です。
人体に対しての紫外線の影響が全くありませんので、常時連続運転してクリーンな室内環境を維持することができ、食品工場や医療施設などに清潔・快適環境を提供します。
特長
強力な除菌力を発揮します。
従来品と比較し実質風量を約2.5倍にアップ。より多くの空気を処理します。
人体に対しての影響がありません。
人に直接紫外線が当たらないので安全です。そのため人が介在する部屋でも連続運転が可能です。
薬剤を使用しないので、室内の人や物に影響を与えません。
ランニングコストに優れています。
ランプの定格寿命は8000時間と長寿命。連続使用で約1年近く交換する必要がなく非常に経済的です。
食品の品質・保存性を向上させます。
空間がクリーン状態となり、食品の品質向上および保存性を向上させます。
病院内での感染防止にも効果を発揮します。
浮遊菌を抑制することにより、院内感染の予防にも効果が期待できます。
用途例
食品工場・レストラン
製品のカビ、菌の発生防止、作業場・厨房殺菌、調理台・機械の表面除菌と落下菌防止
学校
給食・調理室の除菌
病院・医療施設
調理室の除菌
家畜飼育場
牛・豚・鶏舎内の除菌
電子工場
クリーンルームの除菌
その他
保育園、幼稚園、介護施設、老人ホームなどの空気の除菌・感染予防
納入例
強力な除菌力で、クリーンな衛生環境をつくります。
空気循環式紫外線清浄機の設置容量目安 (台数選定の参考)
- 1台・・・室内容量 100m³
環境として浮遊菌の増殖などがなく、外部との空気の入換えがない、空調などにより空気が攪拌されている条件で空気循環式紫外線清浄機を半日(12時間)連続運転し、枯草菌が1/100になると推定した参考容量です。したがって実際の環境とは異なる場合がありますのでご了承ください。
- ※下記循環試験データからの当社推定
- ※△…受注生産品
| 使用目的 | 浮遊菌の除菌 |
|---|---|
| 処理方式 | 紫外線+ファン送風方式 |
| 処理風量 | 1.1m³/min |
| 消費電力 | 53.1W (50Hz) / 45.2W (60Hz) |
| 適合ランプ | GL15×2灯 |
| 本体 | 鋼板(仕上色：ホワイト) |
| 質量 | 6.6kg |
エアーリア シーリング、設置台数算出 (設置スペースの目安)
処理風量から、処理可能な空間容量を算出した、設置台数の目安値を計算します。
結果
| タイプ | 処理風量 | 必要台数 | 処理時間 |
|---|---|---|---|
| エアーリア シーリング | 1.1m³/分 | -台 | -分 |
空気殺菌実験室
岩崎電気は独自に「空気殺菌実験室」を保有しており、社内で装置ごとの性能を確認することが可能です。
当該施設を利用することで除菌性能の確認をしながら装置開発が可能となり、装置開発のスピードアップに貢献します。
浮遊菌・浮遊ウイルスに対する除去性能評価試験
一般財団法人 北里環境科学センター(報告書番号：北生発 26_0309号)
浮遊菌除去評価方法
空気循環式紫外線清浄機を運転することにより浮遊菌をどの程度除去できるかを試験チャンバーを用いて評価。
評価方法は、日本電機工業会規格JEM1467「家庭用空気清浄機」の附属書D「浮遊ウイルスに対する除去性能評価試験」を参考。
試験概要
室内容量25m³[床面(3.3m×3.5m)×高さ2.2m]チャンバーの中央にFZS15201GL15/16を設置しネブライザーで試験菌液を噴霧して攪拌ファンで浮遊させ、経過時間毎にインピンジャーで吸引し浮遊菌を捕集。
捕集液または希釈液をTSA培地との混釈平板とし、36±1℃で48時間培養
試験菌：Bacillus subtilis ATCC 6633(枯草菌芽胞)
経過時間ごとの浮遊菌数 (CFU/50 L-air)
| 試験条件 | 時間(分) | |||||
|---|---|---|---|---|---|---|
| 0 | 30 | 60 | 90 | 120 | 180 | |
| 自然減衰(コントロール) | 41,000 | 22,000 | 48,000 | 26,000 | 58,000 | 17,000 |
| 空気循環式紫外線清浄機(15W 2灯) | 22,000 | 22,000 | 4,900 | 2,800 | 1,200 | 150 |

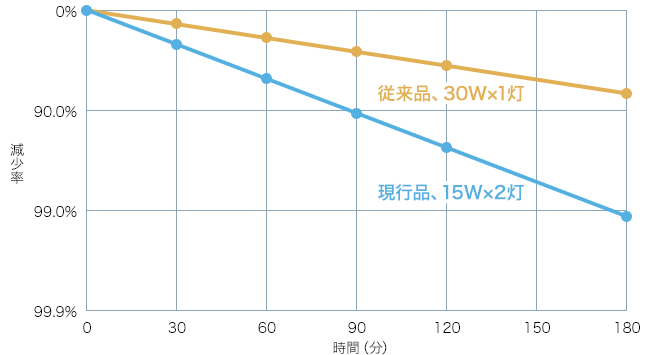

経過時間ごとの浮遊菌数の減少率
適合ランプ
| ランプ電力 | 形式 | 希望小売価格(税抜) | 紫外線出力(W) | ランプ電流(A) | 定格寿命(時間) | 寸法(mm) | |
|---|---|---|---|---|---|---|---|
| 径 | 全長 | ||||||
| 15W | GL15 | ￥3,750 | 4.9 | 0.30 | 8000 | 25.5 | 436 |
ご利用に際して
- 本製品は医療機器ではありません。
- それぞれの実際の除菌・浄化効果は、お部屋の状況や使い方によって異なります。
- 紫外線(除菌)ランプには微量ですが水銀を含んでいます。ガラスの破損に注意し、自治体の回収ルールに従い正しく分別・排出してください。
- ファン動作音が発生しますので、静かな場所(図書館、美術館など)でのご使用に際しては、ご注意ください。
- この器具の取付け電気工事は、電気設備技術基準による有資格者が行ってください。
安全上のご注意
- 点灯中のランプは、絶対に直接または間接に肉眼で見ないでください。また、反射光も目に入らないようにしてください。目の痛みや視力障害の原因となります。
- 紫外線を皮膚に直接または間接にあてないでください。皮膚の炎症を起こす原因となります。
- ランプ交換やお手入れの際は、必ず電源を切ってください。感電、目の痛み、視力障害や皮膚の炎症の原因となります。
- 万一、煙が出たり異臭がしたときは、速やかに電源を切り、施工者様または最寄りの当社営業所にご連絡ください。
- ランプや、器具の反射面が汚れますと、除菌効果が低下しますので、薄めた中性洗剤に柔らかい布を浸し、軽くしぼって拭き取り、洗剤が残らないように乾いた布で仕上げてください。
- 器具を改造、分解しないでください。火災・感電の原因となります。
- お手入れの際は、水洗いはしないでください。火災・感電の原因となります。
- この器具は一般屋内用器具です。屋外や水気・湿気のある場所では使用しないでください。絶縁不良による感電の原因となります。
- 器具の隙間に金属類や燃えやすいものをさし込んだりしないでください。火災・感電のおそれがあります。
