「LEDioc LEDアイランプSP-W」98W・125Wを発売

2017年6月7日

「LEDioc LEDアイランプSP-W」98W・125W (左:昼白色、右:電球色)
「LEDioc LEDアイランプSP-W」98W・125W (左:昼白色、右:電球色)

岩崎電気株式会社は、「LEDioc LEDアイランプSP-W」(レディオックLEDアイランプ エスピーダブル)98W・125Wを6月より発売します。

「LEDioc LEDアイランプSP-W」は、屋内高天井専用の電源別置形LEDランプです。「LEDアイランプSP」シリーズのグローブを半球形状にすることで、直下だけでなく横方向にも光が広がる広角配光タイプ。透過性のあるアクリル製のセードに最適です。弊社クリスタルセード「アイ クリスタルビーム」に適合し、既設適合セードのHIDランプと安定器を交換することで、LEDランプの省エネ・長寿命のメリットを取り入れながら、従来と変わらない輝きと空間の明るさを実現します。

クリスタルセードとの組み合わせイメージ
クリスタルセードとの組み合わせイメージ

SP-W 98W・125Wは、高効率形LEDパッケージの採用で、ランプ効率を最大170.3ℓm/Wにまで向上。弊社従来品に比べ、さらに約15%消費電力を抑えました。光源色は昼白色(5000K)、電球色(2700K)をラインアップ。SP-W 98Wは、水銀ランプ400W、高演色形高圧ナトリウムランプ250Wから置換え可能。SP-W 125Wは、メタルハライドランプ400W、高演色形高圧ナトリウムランプ400Wから置換え可能です。さらに、充実の安全対策機能を備え、安心してご使用いただけます。

「LEDioc LEDアイランプSP-W」98W・125W 主な特長

高効率で広がりのある配光

高効率形LEDパッケージを採用。SP-W 98Wは、ランプ効率168.2ℓm/Wで、水銀ランプ400Wから置換えた場合、約74%消費電力を削減できます。125Wは、ランプ効率170.3ℓm/Wを実現し、メタルハライドランプ400Wから置換えた場合、約67%消費電力を削減できます。また、直下だけでなく、横方向にも光が広がる構造なので、空間全体を明るく照らします。

※比較はいずれも200V時。

長寿命・高い光束維持率

ランプと電源ユニット、それぞれに放熱設計の最適化を行い、水銀ランプの5倍の設計寿命60000時間を達成。メンテナンスコストを削減できます。さらに光束維持率が従来の80%から90%に向上。設置当初から寿命末期まで明るさを持続できるようになりました。

安全機能がさらに充実

ランプには、従来より付属の、ゆるみ防止パッキンと落下防止ワイヤに加え、温度保護機能を標準装備。電源ユニットには、絶縁回路の採用のほか、過電流保護機能、無負荷保護機能、温度保護機能の安全対策機能を備えました。

  • 温度保護機能(ランプ部):ランプが高温になった場合、消灯します。(温度が下がっても自動復帰しません。復帰には電源の再投入が必要です)
    • ※温度保護機能はランプが異常な状態になり温度上昇した場合の保護機能で、使用温度範囲を超えないための安全回路ではありません。ランプの使用温度範囲を守ってご使用ください。
  • 絶縁回路の採用(電源ユニット):商用交流電源(一次側)とLED回路(二次側)を絶縁トランスで分離された回路構成とし、万が一、LED回路(二次側)の片側に触れても感電しません。
    • ※結線作業は必ず電源を切って行ってください。
  • 過電流保護機能(電源ユニット):規定値以上の電流が流れた場合、非復帰方式の内蔵ヒューズが動作、過電流事故を防止します。
  • 無負荷保護機能(電源ユニット):電源ユニットの二次側が断線(ランプの取り外し)した場合、瞬時に電源供給を遮断します。(復帰する場合は一次側の電源を遮断し1分以上経過してから電源を再投入してください)
  • 温度保護機能(電源ユニット):電源ユニットが高温になった場合、電源供給を遮断し、一定温度まで下がると自動復帰します。

「LEDioc LEDアイランプSP-W」98W (昼白色) 比較例

「LEDioc LEDアイランプSP-W」98W (昼白色) 比較例

「LEDioc LEDアイランプSP-W」125W (電球色) 比較例

「LEDioc LEDアイランプSP-W」125W (電球色) 比較例

LEDioc LEDアイランプSP-W 〈ランプ仕様〉

  98W 125W
形式 LDGS98N-H-E39/HB LDGS98L-H-E39/HB LDGS125N-H-E39/HB LDGS125L-H-E39/HB
希望小売価格(税抜) 55,700円 73,000円
光色 昼白色 電球色 昼白色 電球色
相関色温度 5000K 2700K 5000K 2700K
全光束(ℓm) 18000 14400 23000 18400
消費電力(W)※1 100V時 111.0 140.0
200V時 107.0 135.0
242V時 107.0 135.0
固有エネルギー消費効率(ℓm/W) 100V時 162.1 129.7 164.2 131.4
200V時 168.2 134.5 170.3 136.2
242V時 168.2 134.5 170.3 136.2
平均演色評価数 Ra70 Ra83 Ra70 Ra83
定格寿命 60000時間(光束維持率90%)
使用温度範囲 -20℃~+40℃※2
質量(g) 1450 1450
  • ※1:消費電力は電源ユニットと組み合わせ時の値で、ランプ単体では発生しません。
  • ※2:クリスタルセードと組み合わせる場合は35℃まで。
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規定による)
  • ※ランプは組み合わせる器具の使用温度範囲内でご使用ください。

共通仕様

本体 アルミダイカスト
グローブ ポリカーボネート
口金 E39
仕上色 白色塗装
屋内専用

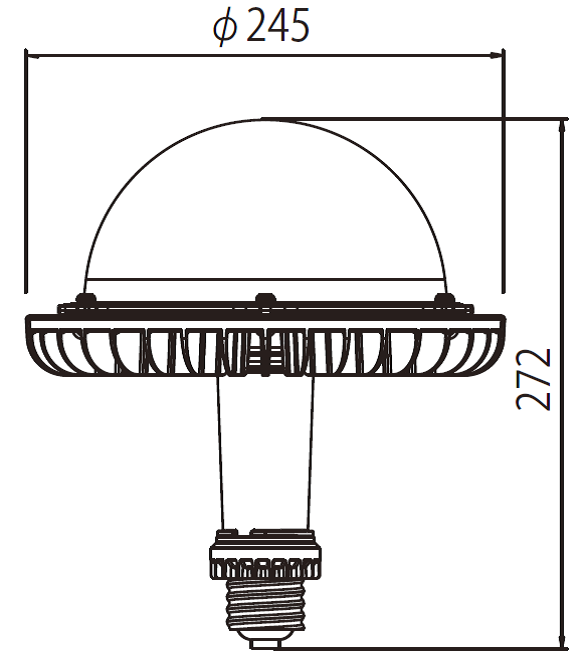

ランプ外寸 (mm)

LEDioc LEDアイランプSP-W 〈電源ユニット仕様〉

  98W用 125W用
形式 LE098083HBZ1/2.4-A1 LE125095HBZ1/2.4-A1
希望小売価格(税抜) 20,100円 24,800円
消費電力(W) 100V時 111.0 140.0
200V時 107.0 135.0
242V時 107.0 135.0
入力電流(A) 100V時 1.11 1.40
200V時 0.55 0.69
242V時 0.46 0.58
二次無負荷電圧(V) 200(瞬時値) 240(瞬時値)
二次側配線長 50m以下
使用温度範囲 -20℃~+50℃ -20℃~+50℃
耐雷サージ 15kV(コモンモード)
質量 900g 1300g
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規定による)
  • ※LEDアイランプSP-Wは直流点灯です。必ず専用電源ユニットと組み合わせてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)
  • ※ランプは極性フリーですが、安全性を確保するため、口金の先端部分を 電源ユニットのプラス側に接続してください。

共通仕様

本体 アルミ
口出線 800mm
周波数 50/60Hz共用
入力電圧 100/200~242V対応(±6%以内)
屋内専用

電源ユニット外寸 (mm)

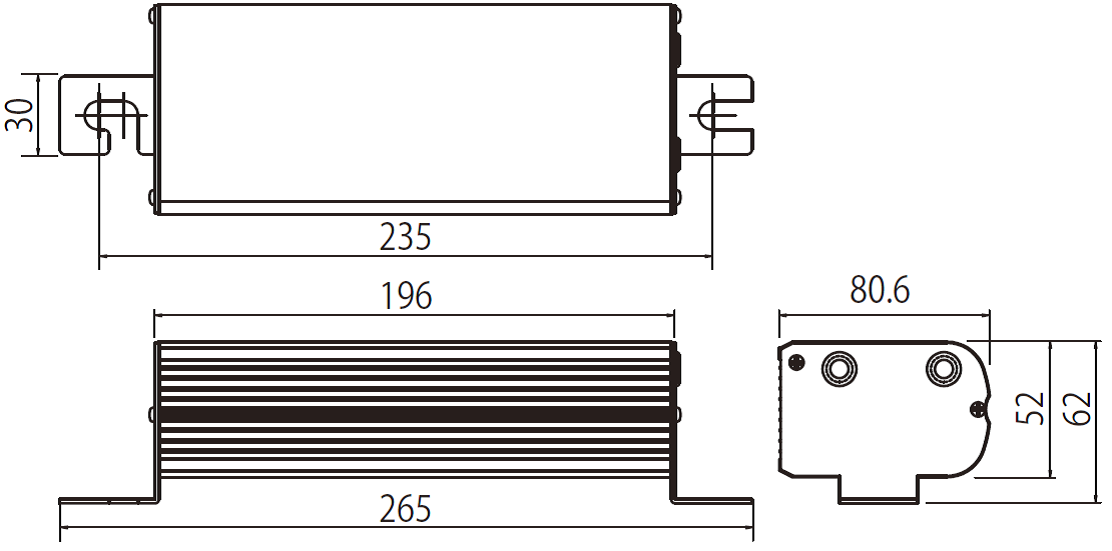

98W用電源ユニット

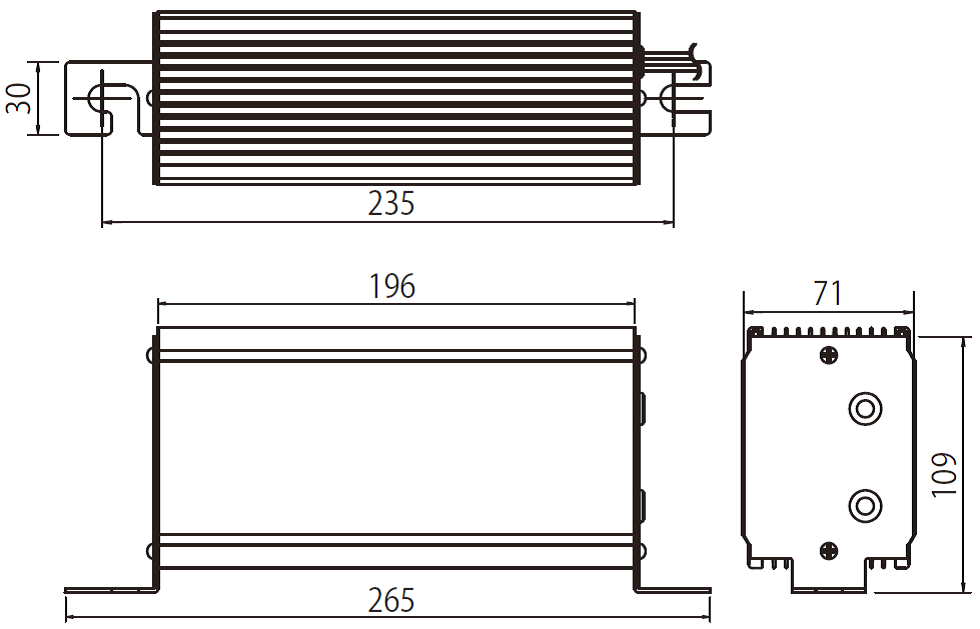

125W用電源ユニット


  • ※適合器具:弊社アクリル製セード「アイ クリスタルビーム」(生産終了品 形式:HSLC201、HSLC401)。
  • ※「LEDioc LEDアイランプSP-W」は、一般的なセードやダウンライト、密閉形器具には適合しません。
