オイルミスト環境下でも使用可能な防水形LEDラインユニット照明器具
「LEDioc MULTILINE オイルミスト対応形」を発売

2017年3月30日

防水形LEDラインユニット照明器具「LEDioc MULTILINE オイルミスト対応形」
防水形LEDラインユニット照明器具「LEDioc MULTILINE オイルミスト対応形」

岩崎電気株式会社は、オイルミスト環境下でも使用可能な蛍光灯代替の防水形LEDラインユニット照明器具「LEDioc MULTILINE(レディオック マルチライン) オイルミスト対応形」を3月より発売しました。

「LEDioc MULTILINE オイルミスト対応形」は、作業場がオイルミスト環境の工場などでも使用できるLED照明器具です。

固有エネルギー消費効率は、130ℓm/W以上と高く、省エネルギーに貢献。器具形状は、さまざまな施設に対応するトラフ形。明るさは「Hf32W(高出力形)×1灯」「Hf32W(定格出力形)×2灯」「Hf32W(高出力形)×2灯」の各蛍光灯に相当する3種類。本体の材質は使用環境によってお選びいただける鋼板、ステンレスをご用意して計6機種をラインアップしています。

工業機械に用いられる潤滑油が、機械の稼動によって飛散するオイルミスト環境では、照明器具の樹脂素材部分に付着したオイルが内部にまで浸透し、亀裂が生じて割れてしまう(ケミカルクラック)という課題がありました。
発売済のLED高天井灯オイルミスト対応の特殊環境形※1と合わせて、蛍光灯もLED化したいという市場の要望にお応えするため開発に着手。
シリコンアクリルコーティングをアクリル部分に施して耐油性を向上させ、+60℃の環境で噴霧状オイルを吹き付ける厳しい自社試験(注)を重ねて「LEDioc MULTILINE オイルミスト対応形」は完成いたしました。

「LEDioc MULTILINE オイルミスト対応形」の主な特長

  • オイルミスト環境の工場で使用可能
  • 保護等級IP55※2(防じん・噴流形)の防水性能
  • 固有エネルギー消費効率は130ℓm/W以上
  • 蛍光灯器具と同等の明るさで大幅な省電力化を実現
  • 使用温度範囲が-20℃~+40℃と幅広く一時的な+60℃まで対応※3
  • 国際規格CISPR15※4に対応してノイズを低減
  • LEDユニットが交換可能で簡単に明るさ変更
  • 60000時間(光束維持率85%)の長寿命でメンテナンス費用を削減
  • 耐雷サージ電圧15kV対応(コモンモード)
  • 全方向取付けができるエニーポジションタイプ

希望小売価格

48,000円~76,200円(LED・電源ユニット込、税抜)

年間販売目標

3000台


  • ※1 LED高天井灯「LEDioc HIGH-BAY α」シリーズの特殊環境形(オイルミスト、水蒸気、水しぶき、粉じんなどの環境下で使用可能)
  • ※2 IP55:人体及び固形物に対する保護等級が5(有害な影響が発生するほどの粉じんが中に入らない)で、防水に対する保護等級も5(あらゆる方向からの噴流水による有害な影響がない)の機能を有しています
  • ※3 夏季の一時的な+60℃までの高温環境に対応します(常時+60℃は不可)
  • ※4 CISPR(シスプル:国際無線障害特別委員会)とは、無線障害の原因となる各種機器からの不要電波(妨害波)に関し、その許容値と測定法を国際的に合意することにより国際貿易を促進することを目的として1934年に設立されたIEC(国際電気標準会議)の特別委員会。CISPR15は、機器(照明を含む)に対して適用される「電気照明及び類似機器の無線妨害波特性の許容値及び測定法」の国際規格

  • 注:自社試験は、JIS K2241に規定された切削油剤にて行い、下記条件にてオイルミスト環境に適合可能である結果が得られています。
  切削油剤
不水溶性切削油剤の種類及び性状 N1種4号 N2種4号 N3種8号 N4種8号 A1種2号 A2種2号
不水溶性 不水溶性 不水溶性 不水溶性 水溶性 水溶性
器具のオイルミスト環境適合可否※5
  • ※5 試験は+60℃環境で噴霧状オイルを吹き付け検証しました。油性を向上させるとともに、一時的+60℃環境でも樹脂素材部分にオイルが付着し浸透すると亀裂が生じるケミカルクラックという課題をクリアしています

「LEDioc MULTILINE オイルミスト対応形」ラインアップと主な特性

形状 本体の材質 明るさ(相当光源) 形式 希望小売価格(税抜) 定格光束(器具光束) 消費電力(200V時) 固有エネルギー消費効率(200V時)

トラフ形1200mmタイプ
ステンレス Hf32W高出力形×1灯 ELTW43871NPN9 ¥66,200 3600ℓm 26.8W 134.3ℓm/W
Hf32W定格出力形×2灯 ELTW45771NPN9 ¥71,200 5410ℓm 40.3W 134.2ℓm/W
Hf32W高出力形×2灯 ELTW47371NPN9 ¥76,200 6990ℓm 52.0W 134.4ℓm/W
鋼板 Hf32W高出力形×1灯 ELTW43872NPN9 ¥48,000 3600ℓm 26.8W 134.3ℓm/W
Hf32W定格出力形×2灯 ELTW45772NPN9 ¥53,000 5410ℓm 40.3W 134.2ℓm/W
Hf32W高出力形×2灯 ELTW47372NPN9 ¥58,000 6990ℓm 52.0W 134.4ℓm/W

共通仕様

保護等級:IP55
光源色:5000K相当(昼白色タイプ)
平均演色評価数:Ra80
入力電圧:100~242V対応
調光不可
LEDモジュール寿命:60000時間(光束維持率85%)
耐雷サージ:15kV(コモンモード)
本体:ステンレスタイプ、鋼板タイプともポリエステル塗装(白色仕上げ)
エンドキャップ:アクリル白色(一部乳白色)
ライン形LEDユニット(カバー):アクリル白色(一部乳白色)シリコンアクリルコーティング
使用温度範囲:-20℃~+40℃(一時的に+60℃まで使用可能)
質量:ステンレスタイプ 2.6kg、鋼板タイプ 3.0kg

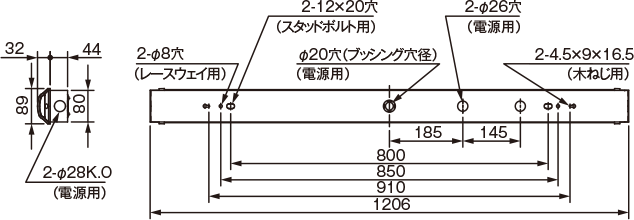

寸法図

※ステンレスタイプ、鋼板タイプ共通

  • ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
