大幅な小形・軽量化、省電力化を達成した新型フルカラーLED投光器
『レディオック フラッド フルカラー』を発売

2017年2月27日

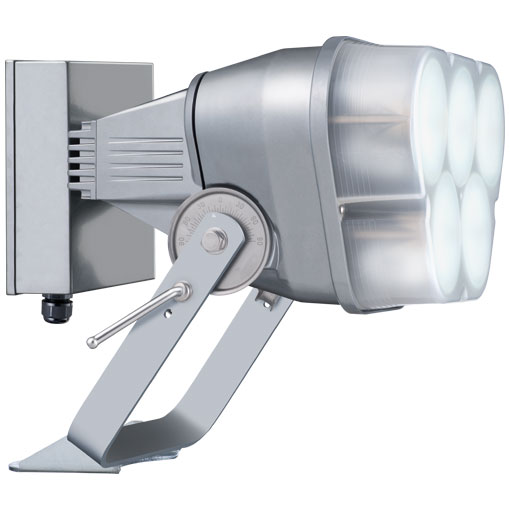

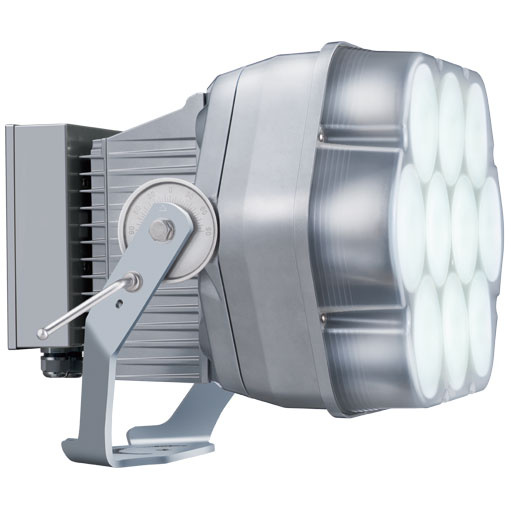

新型フルカラーLED投光器『レディオック フラッド フルカラー』
新型フルカラーLED投光器『レディオック フラッド フルカラー』

岩崎電気株式会社は、電源ユニット別置形の新型フルカラーLED投光器『レディオック フラッド フルカラー』6機種を2月より発売しました。

新型フルカラーLED投光器『レディオック フラッド フルカラー』は、従来品の「レディオック フラッド ブリッツ フルカラー」と比較し、大幅な小形・軽量化、省電力化を達成。

各256階調の赤×緑×青を組合わせることで約1677万色を表現することが可能です。

RGB(赤・緑・青)のフルカラーLEDを最小パッケージで色を混ざり合わせることで、出力する光をキレイにむらなく発色させることが可能です。

電源ユニットに制御機器が内蔵されているため、コントローラなしでもメモリ機能に照明演出プログラムを記憶させ、1パターンのみのループ再生をすることができます(スタンドアローン形)。

さらに、DMXコントローラを組合わせれば、投光器(3ch)を340台まで制御する演出照明が可能になります(DMXコントローラ形)。

主流となりつつあるDMXによるフルカラーコントロールにより、カラーチェンジや光のグラデーション表現、複数台を一括制御することでの「光を動かす」演出など多彩な表現が可能になります。

また標準仕様の他、さらなる高出力タイプも特注対応可能で、現場に合わせたカラーLED照明による演出照明が可能となります。

120Wタイプと90Wタイプそれぞれに3種類(狭角・中角・広角)の配光をラインアップ。

弊社製HID投光器と取付け台座が同形状なため簡単に置換えが可能です。

『レディオック フラッド フルカラー』は、壁面やモニュメントのライトアップやスポーツ施設の演出照明に最適なカラーLED投光器です。

※新型フルカラーLED投光器『レディオック フラッド フルカラー』は、東京ビッグサイトで開催される「ライティング・フェア2017(第13回国際照明総合展)」(2017年3月7日~3月10日 西1・2ホール)で特別出展いたします。

新型『レディオック フラッド フルカラー』の主な特長

  1. 2つの制御方法でカラーLEDによる多彩な演出照明が可能
  2. 本体自体をコンパクト化、電源ユニット別置とすることで施工性を向上
  3. 消費電力を削減しながら定格光束は従来品より大幅にアップ※1
  4. 120Wタイプで従来比41%(-12.5kg)の軽量化を達成※2
  5. 使用温度範囲は-20℃~+35℃となり低温域の範囲が拡大※3
  6. 固有エネルギー消費効率を2倍以上改善※4

希望小売価格

オープン価格(LED、電源ユニット込み)

年間販売目標

500台

  • ※1 消費電力を従来品100Wタイプ(111W)と比較して新型90Wタイプは80W(200V時)に、従来品200Wタイプ(222W)と比較して新型120Wタイプは116W(200V時)に削減。定格光束を90Wタイプは従来品100Wタイプ(2580ℓm)と比較して新型90Wタイプは4000ℓm(200V時)に、従来品200Wタイプ(5330ℓm)と比較して、新型120Wタイプは6000ℓm(200V時)に向上させています。
  • ※2 本体と電源ユニットを合計した場合の従来品比較。90Wタイプは18%(-3.5kg)の軽量化。
  • ※3 従来品は-5℃~+35℃なので低温域での利用が拡大しました。
  • ※4 固有エネルギー消費効率を従来品100Wタイプ(23.2ℓm/W)と比較して新型90Wタイプは50.0ℓm/W(200V時)に、従来品200Wタイプ(24.0ℓm/W)と比較して新型120Wタイプは51.7ℓm/W(200V時)に向上しました。

照明演出イメージ

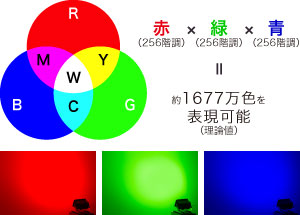

多彩なカラーを選択可能

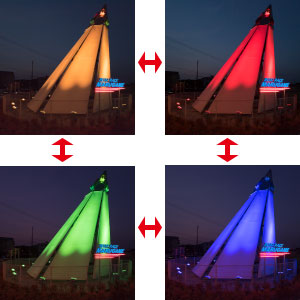

カラーチェンジが簡単に

細やかな制御が可能

明暗やグラデーションなど、細かな制御による表現が可能です。
また、複数台を一括制御することで“光が動く”演出を行うことができます。

2つの制御方法

スタンドアローン形

制御機器内蔵でコントローラ不要。

1パターンのみのシンプルな演出に最適です。
フルカラーLED投光器「レディオック フラッド フルカラー」にはメモリ機能が搭載されています。スタンドアローン形専用ソフトウェア(カラーコントローラ ライト)により設定した演出プログラム(1パターンのみ)を記憶させてループ再生を行います。
電源を入れるだけですぐに演出がスタートします。

メモリ機能 1パターンをループ再生(0.1秒単位、24時間分設定可能)
スタンドアローン形の接続イメージ

DMXコントローラ形

さまざまなシーンから構成されるプログラムで複数台による幅広い演出が可能です。

DMXコントローラ専用ソフトウェア(カラーコントローラ)によりDMXコントローラに保存した照明演出プログラムを再生し、フルカラーLED投光器を制御します。
設定したスケジュールに沿った複数台同期による幅広い演出が可能です。演出プログラムの保存や運用はSDカードで行います。

制御方式 DMX512信号(標準デジタル信号)方式
器具台数 フルカラーLED投光器(3ch)において340台まで制御可能。(DMX512ch÷3ch=170台×2系統)
配線長 末端の機器までの距離は最長200mまで制御可能。DMXコントローラから複数の機器にすべて送り配線。信号増幅器の設置により配線長の延長も可能。
配線ケーブル KPEV-S(弱電計装ケーブル)

※制御線にノイズがのると誤作動の原因になるため、必ずシールドされたケーブルをご使用ください。

DMXコントローラ形の接続イメージ

DMXコントローラ

レディオック カラーコントローラ DMXコントローラ形

FCS-DMX-B

△オーダー

仕様
入力電圧 DC12V用
消費電力 4W
質量 504g
接続ポート 出力 M3端子×2系統
設定用PC接続用 USB2.0×1系統
制御可能照明器具台数 フルカラー(RGB3ch)機器 340アドレス分(170アドレス×2系統)
データ保存方式 SDカード

※屋外露出での使用はできません。

新型『レディオック フラッド フルカラー』ラインアップと主な特性

形状 タイプ 配光 セット形式 本体形式 電源ユニット形式
120W
タイプ
狭角タイプ E36101N/FCSAN8 E36101N/FC LE102RGBHSD1/2.4-A1
中角タイプ E36101M/FCSAN8 E36101M/FC
広角タイプ E36101W/FCSAN8 E36101W/FC
90W
タイプ
狭角タイプ E36201N/FCSAN8 E36201N/FC LE068RGBHSD1/2.4-A1
中角タイプ E36201M/FCSAN8 E36201M/FC
広角タイプ E36201W/FCSAN8 E36201W/FC
タイプ 配光 希望小売価格 入力電圧 質量 定格光束
(器具光束)
消費電力
(200V時)
固有エネルギー
消費効率
(200V時)
120W
タイプ
狭角タイプ オープン価格 100/200
~242V対応

本体
10.0kg

電源ユニット
7.5kg

6000ℓm 116.0W 51.7ℓm/W
中角タイプ 6000ℓm 116.0W 51.7ℓm/W
広角タイプ 5500ℓm 116.0W 47.4ℓm/W
90W
タイプ
狭角タイプ オープン価格 100/200
~242V対応

本体
8.0kg

電源ユニット
7.5kg

4000ℓm 80.0W 50.0ℓm/W
中角タイプ 4000ℓm 80.0W 50.0ℓm/W
広角タイプ 3500ℓm 80.0W 43.7ℓm/W

共通仕様

光源色:赤、緑、青(RGB1パッケージ)
本体:ステンレス
反射鏡:ポリカーボネート
全面カバー:強化ガラス
台座アーム:鋼板
保護等級:IP43
使用温度範囲:-20℃~+35℃
仕上色:ブラック

電源ユニット共通仕様

本体:ステンレス
使用温度範囲:-20℃~+35℃
二次側配線長:50m以下
以下の安全機能を備えています。
・温度保護機能 ・過電流保護機能
※ 屋外露出で使用可

寸法図

120Wタイプ

90Wタイプ

電源ユニット

従来品と新型『レディオック フラッド フルカラー』の中角タイプ比較

  • A従来品フルカラーLED投光器『レディオック フラッド ブリッツ フルカラー』200W(中角)タイプ
    電源ユニット内蔵形
    形式:E4025FC/SA1/2.4
  • B新型フルカラーLED投光器『レディオック フラッド フルカラー』120W(中角)タイプ
    電源ユニット別置形
    セット形式:E36101M/FCSAN8

使用温度範囲

  • A -5℃~+35℃
  • B -20℃~+35℃

使用温度範囲拡大

質量

  • A 30kg(電源ユニット込)
  • B 10kg(本体)+7.5kg(電源ユニット)

12.5kg(41%)軽量化

外形寸法

  • A W500×D435×H415mm
  • B W498×D320×H277mm

より小形化

定格光束(200V時)

  • A 5330ℓm
  • B 6000ℓm

12%アップ

消費電力(200V時)

  • A 222.0W
  • B 116.0W

47%省エネ

固有エネルギー消費効率(200V時)

  • A 24.0ℓm/W
  • B 51.7ℓm/W

効率2倍以上


  • A従来品フルカラーLED投光器『レディオック フラッド ブリッツ フルカラー』100W(中角)タイプ
    電源ユニット内蔵形
    形式:E2025FC/SA1/2.4
  • B新型フルカラーLED投光器『レディオック フラッド フルカラー』90W(中角)タイプ
    電源ユニット別置形
    セット形式:E36201M/FCSAN8

使用温度範囲

  • A -5℃~+35℃
  • B -20℃~+35℃

使用温度範囲拡大

質量

  • A 19kg(電源ユニット込)
  • B 8.5kg(本体)+7.5kg(電源ユニット)

3.5kg(18%)軽量化

外形寸法

  • A W382×D479×H426mm
  • B W353×D320×H277mm

より小形化

定格光束(200V時)

  • A 2580ℓm
  • B 4000ℓm

55%アップ

消費電力(200V時)

  • A 111.0W
  • B 80.0W

27%省エネ

固有エネルギー消費効率(200V時)

  • A 23.2ℓm/W
  • B 50.0ℓm/W

効率2倍以上

  • ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
