小形LED道路灯「LEDioc ROAD S」シリーズを発売

2016年5月30日

小形LED道路灯「LEDioc ROAD S」
小形LED道路灯「LEDioc ROAD S」

岩崎電気株式会社は、小形LED道路灯「LEDioc ROAD S(レディオック ロード エス)」シリーズを発売しました。

「LEDioc ROAD S」は、LED道路照明として必要な明るさ、均斉度などを規定した国土交通省の「LED道路・トンネル照明導入ガイドライン(案) 平成27年3月」※1および(一社)建設電気技術協会の「道路・トンネル照明器材仕様書 (平成27年度版)」※2にも適合した小形のLED道路灯および歩道照明器具です。

水銀ランプ100W~300W相当の明るさをもった電源ユニット内蔵形LED道路灯シリーズで、道路・歩道照明としてだけでなく、工場の構内照明や広場・駐車場照明など幅広い用途にご利用いただけます。

従来形LED道路灯(LEDioc ROAD 電源ユニット内蔵形)と比較して、受圧面積を約4割削減し、質量を半分以下にまで小形・軽量化※3しています。

また、従来形LED道路灯と同等の配光性能を有しながら消費電力を約27%削減し※4、固有エネルギー消費効率は、連続照明用/交差点隅切り部照明用配光で130ℓm/W以上、歩道用照明配光で120ℓm/W以上を実現しました。

自動点滅機能付(受注対応)を含め、連続照明用配光が8機種、交差点隅切り部照明用配光が8機種、歩道照明用配光が8機種、計24機種をラインアップ。グリーン購入法のLED道路照明に適合しています。

アーム取付形の適合アーム径は、3種類(ø34.0、ø48.6、ø60.5)に対応し、既設アームに幅広く適合します。

連続照明用/交差点隅切り部照明用は、初期光束補正機能をもち寿命末期まで設置時の明るさを維持します。

LEDモジュール寿命は60000時間で、メンテナンス費用を削減できます。

電源電圧は100~242Vに対応します。また、PWM調光仕様も製作可能です。※5

外付け式の前方、後方遮光ルーバもオプションでご用意しました。※6


  • ※1 国土交通省が定めた、国が管理する一般国道及び高速自動車国道の道路照明施設の性能規定。平成27年に改訂されLED歩道照明器具の性能要求事項が追加された。
  • ※2 (一社)建設電気技術協会発行の「道路・トンネル照明器材仕様書(平成27年度版)」は、LED道路照明器具等の標準的な器材仕様(器具形式)を規定したもの。
  • ※3 弊社形式E7126SA9/300L(従来形電源内蔵器具)質量10.8kg、受圧面積0.069m²とE71046SAJ9/300L 質量4.9kg、受圧面積0.039m²との比較。
  • ※4 弊社形式E7126SA9/300L(従来形電源内蔵器具)の消費電力 78WとE71046SAJ9/300Lの消費電力 56.8W(ともに200V時、初期光束補正による60000時間の平均値)との比較。
  • ※5 歩道照明5ℓxタイプは調光対応不可。
  • ※6 歩道照明タイプはオプションルーバなし。

小形LED道路灯「LEDioc ROAD S」の主な特長

  • 小形・軽量のコンパクト設計
  • 国土交通省のガイドライン、建電協の器材仕様書に適合
  • 高い固有エネルギー消費効率を実現(連続照明用/交差点隅切り部照明用配光で130ℓm/W以上、歩道用照明配光で120ℓm/W以上)
  • アーム取付形の適合アーム径は、3種類(ø34.0、ø48.6、ø60.5)に対応
  • グリーン購入法のLED道路照明に適合
  • 60000時間の長寿命でメンテナンスコストを削減
  • 100~242Vまでの幅広い電圧に対応
  • 特注でPWM調光仕様も対応可能

希望小売価格

オープン価格

小形LED道路灯「LEDioc ROAD S」のラインアップ・特性

ガイドラインタイプ 取付 自動点滅機能 建電協形式 弊社形式 定格光束(ℓm) 200V時消費電力 皮相電力 200V時固有エネルギー消費効率(ℓm/W)
連続照明0.5cd/m² ポールヘッド形 KCE050-2 E77046SAJ9/250L 6300 46.5W
(41.9W)
49VA 135.4
E77045SAJ9/250L 46.7W
(42.1W)
50VA 134.9
アーム取付形 KCE050-2 E71046SAJ9/250L 46.5W
(41.9W)
49VA 135.4
E71045SAJ9/250L 46.7W
(42.1W)
50VA 134.9
連続照明0.7cd/m² ポールヘッド形 KCE070-2 E77046SAJ9/300L 8400 63.2W
(56.8W)
65VA 132.9
E77045SAJ9/300L 63.4W
(56.9W)
132.4
アーム取付形 KCE070-2 E71046SAJ9/300L 63.2W
(56.8W)
132.9
E71045SAJ9/300L 63.4W
(56.9W)
132.4
交差点隅切り部照明10ℓx ポールヘッド形 KCE050-2C E77046SAJ9/250C 6300 46.5W
(41.9W)
49VA 135.4
E77045SAJ9/250C 46.7W
(42.1W)
50VA 134.9
アーム取付形 KCE050-2C E71046SAJ9/250C 46.5W
(41.9W)
49VA 135.4
E71045SAJ9/250C 46.7W
(42.1W)
50VA 134.9
交差点隅切り部照明15ℓx ポールヘッド形 KCE070-2C E77046SAJ9/300C 8400 63.2W
(56.8W)
65VA 132.9
E77045SAJ9/300C 63.4W
(56.9W)
132.4
アーム取付形 KCE070-2C E71046SAJ9/300C 63.2W
(56.8W)
132.9
E71045SAJ9/300C 63.4W
(56.9W)
132.4
歩道照明5ℓx ポールヘッド形 KHE015 E77050SAN9 2000 16.1W 19VA 124.2
E77049SAN9 16.4W 121.9
アーム取付形 KHE015 E71050SAN9 16.1W 124.2
E71049SAN9 16.4W 121.9
歩道照明10ℓx ポールヘッド形 KHE030 E77048SAN9 4000 31.6W 36VA 126.5
E77047SAN9 31.7W 126.1
アーム取付形 KHE030 E71048SAN9 31.6W 126.5
E71047SAN9 31.7W 126.1

自動点滅機能付は受注生産品です。

共通仕様

希望小売価格 オープン価格
平均演色評価数 Ra70
LEDモジュール寿命 60000時間
光源色 昼白色(5000K相当)
本体 アルミダイカスト
グローブ 強化ガラス(クリア)
(歩道照明タイプはアクリル)
仕上色 メタリックシルバー
適合ポール径 ポールヘッド形 ø60.5(挿入寸法120mm)
アーム取付形 ø34.0、ø48.6、ø60.5兼用(挿入寸法120mm)
保護等級 灯具 IP23、LEDユニット収納部 IP44
耐雷サージ 15kV(コモンモード)
使用温度範囲 -20℃~+35℃
質量 ポールヘッド形 5.4kg、アーム取付形 4.9kg
(歩道照明 5ℓxタイプはポールヘッド形 5.1kg、アーム取付形 4.6kg)
  • ※連続照明用/交差点隅切り部用は初期光束補正機能を有しています(歩道照明用は有していません)。
    消費電力は、60000時間経過後の最大値。( )内の数値は初期光束補正による60000時間の平均値を示します。

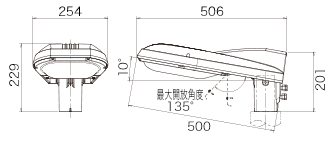

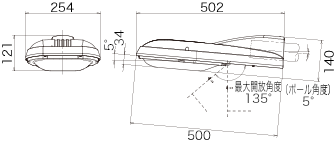

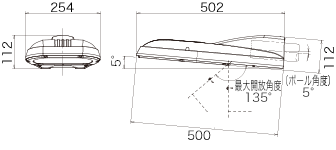

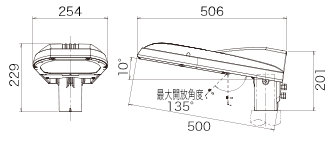

寸法図

ポールヘッド形(連続照明用/交差点隅切り部照明用)

アーム取付形(連続照明用/交差点隅切り部照明用)

ポールヘッド形(歩道照明用)

アーム取付形(歩道照明用)

水銀ランプ300W道路用照明器具との経済比較(1灯あたり)

  • A道路用照明器具 水銀ランプ300W (KSC-4/H745)
  • Bレディオック ロード 300L (E7126SA9/300L)
  • Cレディオック ロード エス 300L (E71046SAJ9/300L)

ランプ

  • A 水銀ランプ300W
  • B LED
  • C LED

消費電力※1

  • A 360W
  • B 78W
  • C 56.8W

約84%(27%)削減

年間電気料金※2

  • A 25,920円
  • B 5,616円
  • C 4,089円

約2.1万円(約1,500円)削減

質量

  • A 14.0kg
  • B 10.8kg
  • C 4.9kg

9.1kg(5.9kg)ダウン


  • ※1 水銀ランプの消費電力は(一社)建設電気技術協会「道路・トンネル照明器材仕様書(平成20年改定)」諸特性値による(200V)。LED道路灯の消費電力は初期光束補正による60000時間の平均値(200V)。
  • ※2 電気料金は、東京電力(株)電気供給約款(平成28年1月1日)「公衆街路灯B」より18円/kWh(税抜)で算出、年間点灯時間は、4000時間として算出。

  • ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
