大型サイン広告専用新型LED投光器
『LEDioc FLOOD URBANVIEW Ⅱ』を10月から発売

2015年9月28日

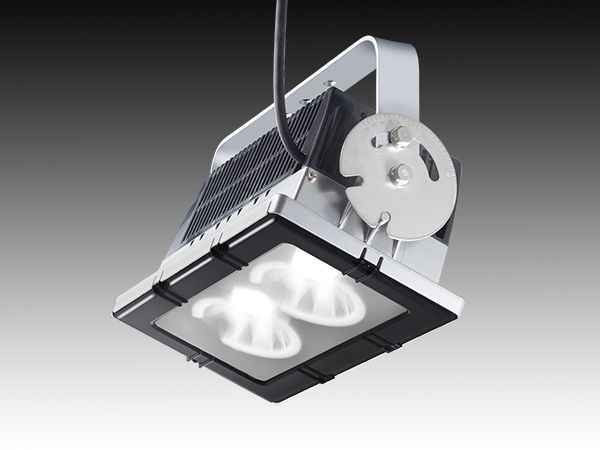

大型サイン広告専用新型LED投光器『LEDioc FLOOD URBANVIEW Ⅱ』
大型サイン広告専用新型LED投光器『LEDioc FLOOD URBANVIEW Ⅱ』

岩崎電気株式会社は、大型サイン広告専用新型LED投光器『LEDioc FLOOD URBANVIEW Ⅱ(レディオック フラッド アーバンビュー ツー)』2機種を10月より発売します。

『LEDioc FLOOD URBANVIEW Ⅱ』は、高度な光学設計技術を駆使した反射鏡やレンズ(横長配光タイプのみ)により、サインボードをむらなく均一に照明できる大型サイン広告専用の投光器です。配光パターンは、縦長配光タイプと横長配光タイプの2種類をラインアップし、サインボードの大きさにより選択いただけます。2013年12月に発売した大型サイン広告専用LED投光器「LEDioc FLOOD URBANVIEW」と比較して光学性能を向上させながら独自の放熱技術※1で受圧面積を23%コンパクトにして質量を18%軽量化※2しました。

メタルハライドランプ400Wを使用する大型サイン用HID照明器具から置換えた場合、消費電力を約47%※3削減し年間電気料金を大幅に低減します。トータルコストを比較した場合、HIDと比較して3年半以内※4での償却が可能になります。

高効率モジュールを採用し、固有エネルギー消費効率はシリーズ最大で136.9ℓm/Wを実現しました。LEDモジュール寿命は、60000時間の長寿命で高所作業となる大型サイン照明施設のメンテナンス頻度を削減します。器具取付部が当社製従来商品と同寸法なため、既設アーム※5をそのまま利用することが可能です。耐雷サージ電圧もコモンモードで15kV、塔屋サインの設置に適しています。使用温度範囲は、-10℃~+35℃と幅広く設計されています。尚、今回発売する「昼白色タイプ(5000K)」に加え、高演色(Ra94)・高彩度の「美vidタイプ(4200K)」も2015年12月にラインアップする予定です。

『LEDioc FLOOD URBANVIEW Ⅱ』の主な特長

  • 高度な光学設計技術によりサインボードをむらなく均一に照明
  • 独自の放熱技術により器具のコンパクト化と軽量化を実現
  • 高効率モジュールを採用し固有エネルギー消費効率をアップ
  • 60000時間の長寿命でメンテナンス頻度を削減
  • 既存看板用専用アーム※5をそのまま使用可能
  • 高演色(Ra94)・高彩度の「美vidタイプ」(4200K)もラインアップ予定

希望小売価格

189,000円(LED・電源ユニット込、税抜)

年間販売目標

5,000台

  • ※1 弊社製LED投光器 LEDioc FLOOD DUELL(レディオック フラッド デュエル)で採用したヒートシンクとヒートパイプを組合わせた独自の放熱技術。LED光源の出力をアップさせながらも高い放熱効果で寿命や光束の低下を抑えることが可能になりました。
  • ※2 当社比較:ECF2083(4)N/SA1/2/2.4の質量8.5kg、受圧面積0.11m²とECF22101(2)N(本体)の質量7.0kg、受圧面積0.084m²との比較。
  • ※3 HIDサイン投光器と『LEDioc FLOOD URBANVIEW Ⅱ』の照度比較の比較例①、②を参照願います。
  • ※4 HIDサイン投光器と『LEDioc FLOOD URBANVIEW Ⅱ』のトータルコスト比較の比較例①、②を参照願います。
  • ※5 器具取付ピッチが「HIDサイン投光器 アーバンビューエポ(β)と同寸法のため、改修の際に既設アームを利用したLED化が可能です。

『LEDioc FLOOD URBANVIEW Ⅱ』のラインアップと主な特性

形状・タイプ 縦長配光タイプ
横長配光タイプ
セット形式 ECF22101/NSAN8 ECF22102/NSAN8
(灯具形式) ECF22101/N ECF22102/N
(電源ユニット形式) LE203200HS1/2.4-A1
希望小売価格 ¥189,000(LED・電源ユニット込、税抜)
入力電圧 100/200~242V対応
入力電流 (100V時) 2.2A
(200V時) 1.1A
(242V時) 0.95A
平均演色評価数 Ra70※6
定格光束(器具光束) 30000 ℓm 24500 ℓm
消費電力 (100V時) 219W
(200V/242V時) 220W
固有エネルギー消費効率 (100V時) 136.9 ℓm/W 111.8 ℓm/W
(200V/242V時) 136.3 ℓm/W 111.3 ℓm/W
光源色 昼白色(5000K)※6
LEDモジュール寿命 60000時間
光束維持率 80%
耐雷サージ (灯具) 15kV(コモンモード)
(電源ユニット) 15kV(コモンモード)
質量 (灯具) 7.0kg
(電源ユニット) 3.0kg
使用温度範囲 (灯具) -10℃~+35℃
(電源ユニット) -20℃~+40℃
保護等級 (灯具) IP43
(電源ユニット) 屋外露出で使用可能
本体 アルミダイカスト(ポリエステル塗装)
アーム 鋼板(溶融亜鉛メッキ)
仕上色 グレイメタリック/ブラック
  • ※6 12月発売予定の高演色・高彩度の「美vid白色タイプ」はRa94、光源色 白色(4200K)になります。

寸法図

灯具

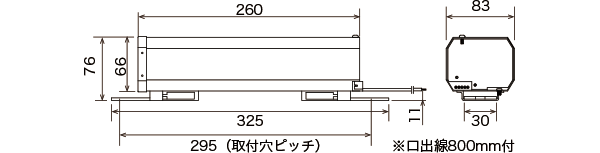

別置電源ユニット

器具可動範囲

縦長配光タイプ

横長配光タイプ

※器具設置には方向性があります。必ず口出線側を看板面に向けてご使用ください。(縦長配光タイプ・横長配光タイプ共通)

HIDサイン投光器と『LEDioc FLOOD URBANVIEW Ⅱ』の照度比較

※消費電力は、入力電力 200V 時の値とする。※電気料金目安単価は 25 円 /kWh(税抜)年間点灯時間は 4000 時間で計算。

HIDサイン投光器と『LEDioc FLOOD URBANVIEW Ⅱ』のトータルコスト比較

※条件:FEC マルチハイエース H 400W(MT400LSH/BH)は 200V 点灯時消費電力 415W、定格寿命 12000 時間、交換ランプ代 14,500 円(税抜)にて計算。


  • ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
