水銀ランプ400W代替のHID投光器専用LEDランプ
『LEDioc LEDライトバルブF 124W』を発売

2014年12月19日
岩崎電気株式会社

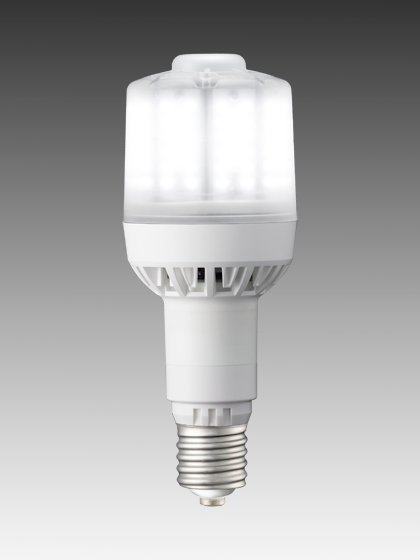

LEDioc LEDライトバルブF 124W
LEDioc LEDライトバルブF 124W

岩崎電気株式会社は、水銀ランプ400Wから代替できるHID投光器専用の電源別置形LEDランプ『LEDioc(レディオック) LEDライトバルブF 124W』を2015年1月から発売します。

岩崎電気はこれまでも、既存の照明器具がそのまま使える“カンタンLED化”というコンセプト「レトロフィット」で、高天井用LEDランプ「LEDioc LEDアイランプSP」、屋外ホルダー用リフレクターランプ対応の「LEDioc LEDアイランプ」、公園灯、防犯灯向けの「LEDioc LEDライトバルブ(G)」などの水銀ランプ代替となるLEDランプを発売してまいりました。

HID投光器のような小型密閉形器具にLEDランプを使用するには、ランプを小型・軽量化させるとともに充分な放熱をすることが必要で、従来の放熱構造ではLED化が困難でした。

岩崎電気はこれまでのヒートシンク(放熱板)での放熱に加え、新たにファンを搭載することで問題を解決。HID投光器専用の電源別置形LEDランプを開発しました。

『LEDioc LEDライトバルブF 124W』は、LEDランプに搭載したファンにより投光器内部の空気を循環させ、ランプからの熱が空気を通じて投光器本体に伝わることで放熱する強制空冷方式を採用。
小型・軽量化しながら水銀ランプ400WのHID投光器同等の明るさを、約1/3の消費電力で達成します。

LEDモジュール、ファンなどの設計寿命は、水銀ランプの約3.3倍の40000時間。ファンの駆動音も投光器にランプを取付けた状態で、図書館レベルの低騒音(約40dB)に抑えています。

ランプはユニバーサル点灯形なので、投光器の角度に制限を加えることはありません。

別置形の電源ユニットは、屋外露出で使用できるため架台などに設置してある既設安定器スペースを利用して交換することができます。電源電圧も100Vから242Vと幅広く対応します。

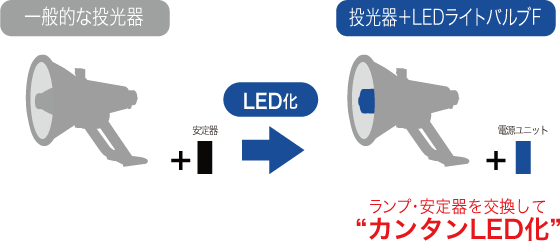

設置イメージ

設置イメージ

LEDioc LEDライトバルブF 124Wの主な特長

  1. 一般形HID投光器(密閉形)専用※1のLEDランプ
  2. 水銀ランプ400W同等の明るさを124Wで達成(消費電力を約67%削減※2)
  3. 内蔵ファンによる強制空冷方式を採用した放熱方法※3
  4. 光源の設計寿命は水銀ランプの約3.3倍の40000時間
  5. 既存のHID投光器そのままで“カンタンLED化”を実現し※4初期投資を軽減
  6. 耐雷サージ機能は15kV
  7. ランプの点灯方向に制限はありません
  8. 温度保護回路を内蔵※5


  • ※1:「LEDioc LEDライトバルブF 124W」は、一般形HID投光器(密閉形)専用のランプです。開放形器具、ダウンライト、セード灯、耐震形仕様器具には適合しません。ご使用にあたっては、付属の防振パッキンをご使用ください。
  • ※2:電源電圧200V時:水銀ランプは一般形高力率安定器を使用した場合の比較
  • ※3:ほこりなどによりファンに支障をきたすおそれがあるため一般形HID投光器(密閉形)以外の器具はご使用いただけません。
  • ※4:改修などで既設の器具を継続して使用する場合は、必ず器具の点検を行ってください。
  • ※5:ファンが停止した場合や使用温度範囲を超えた場合に保護回路が作動し、電源供給を遮断(電源の再投入で復帰)する安全機能。

目標販売数

10,000本/年

価格

96,800円(電源ユニット込) *消費税別

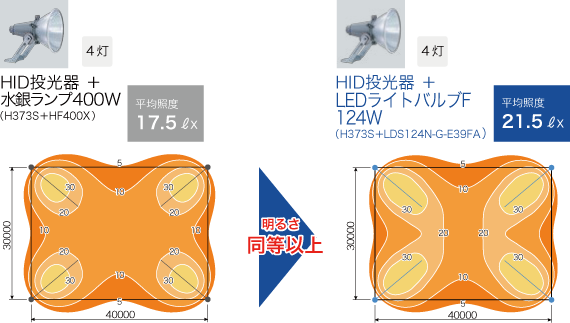

明るさの比較

明るさの比較

※曲線上の数値は維持水平面照度を示します 単位(ℓx)
※設計条件:取付高さ 8m、取付角度 60°
※保守率:HID 0.76、LED 0.79

仕様

ランプ特性
種別 LEDライトバルブF 124W(ランプ)
形式 LDS124N-G-E39FA
全光束(ℓm) 17000
相関色温度(K) 5000(昼白色)
平均演色評価数(Ra) 65
固有エネルギー消費効率(ℓm/W) 124(200V時)
定格寿命(時間) 40000
光束維持率(%) 80
ランプ電力(W) 124
使用温度(℃) -20~+40
寸法(mm) 全長 257
外径(ø) 95
口金 E39
質量(g) 540(防振パッキン込)
希望小売価格(税抜) 76,800円
電源ユニット特性
種別 LEDライトバルブF 124W専用電源ユニット
形式 WLE184V740M1/24-1
入力電圧(V) 100/200~242
定格周波数(Hz) 50/60共用
入力電流(A) 100V時 200V時 242V時
1.42 0.69 0.58
入力電力(W) 141 137 137
使用温度(℃) -20~+40
寸法(mm) 全長 311
最大高 52
最大幅 78
取付穴ピッチ 295
質量(g) 1400
二次側配線長 50m以下
希望小売価格(税抜) 20,000円
  • ※LEDにはばらつきがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール、ファンの寿命は設計寿命であり、寿命を保証するものではありません。

【重要】改修などで既設の器具を継続して使用する場合は、必ず器具の点検を行ってください。
